La soldadura de pernos es el método de fijación permanente para sistemas de identificación en entornos donde el adhesivo no es viable. En lugar de una etiqueta adhesiva, el perno queda unido metalúrgicamente al sustrato de acero o inoxidable, y la plaqueta, etiqueta de colgar o soporte de identificación se fija sobre él. El proceso puede durar entre 1 y 3 milisegundos en los equipos de descarga de condensadores, o hasta 1.500 milisegundos en los equipos de arco con cerámica para pernos de gran diámetro. En ambos casos, el resultado es una unión que ningún solvente, temperatura ni vibración puede deshacer.
Cuándo usar soldadura de pernos en lugar de etiqueta adhesiva
El adhesivo es la solución más rápida y económica para la inmensa mayoría de aplicaciones de identificación industrial. Sin embargo, hay situaciones en las que falla de forma predecible, y la soldadura de pernos existe precisamente para cubrirlas.
Superficies incompatibles con el adhesivo
Las superficies con polvo metálico, aceite, grasa de corte o rugosidad extrema (fundición en bruto, chapa estructural laminada en caliente) no ofrecen la limpieza superficial que necesita un adhesivo para anclarse de forma permanente. Incluso con limpieza previa, la recontaminación en producción puede debilitar la unión. El perno soldado no depende de la limpieza de la superficie: la soldadura se produce a nivel metalúrgico, independientemente de lo que haya alrededor del punto de anclaje.
Alta temperatura
Los adhesivos tienen rangos de temperatura muy distintos según su composición: los estándar de base caucho fallan por debajo de los 100 °C; los acrílicos convencionales aguantan entre 100 y 150 °C; los adhesivos especiales de alta temperatura amplían ese margen de forma significativa. Sin embargo, todos tienen un techo. En aplicaciones con exposición continua a temperatura extrema —hornos industriales, líneas de galvanizado, curado de pintura, motores en servicio— llega un punto en que cualquier adhesivo fluye, se carboniza o pierde cohesión. El perno soldado no tiene ese límite: resiste las mismas temperaturas que el sustrato metálico al que está unido.
Vibración severa y ciclos mecánicos
La vibración fatiga la interfaz adhesivo-sustrato con el tiempo. En maquinaria rotativa, compresores, vehículos industriales o estructuras sometidas a ciclos de carga, una etiqueta adhesiva puede desprenderse antes de que sea necesario. El perno soldado elimina esa dependencia: la unión no se degrada por fatiga adhesiva porque no es adhesiva.
Necesidad de reemplazar la identificación sin dañar el soporte
En activos de larga vida útil —maquinaria, depósitos, estructuras— la etiqueta de identificación necesita renovarse periódicamente sin afectar al sustrato. Con un perno soldado, la plaqueta o etiqueta de colgar se puede sustituir enroscando o desenganchando sin tocar la pieza base.
La soldadura de pernos es permanente e irreversible. El perno queda unido metalúrgicamente al sustrato: no puede retirarse sin corte o amolado. Planifique los puntos de anclaje antes de comenzar el proceso.
Las tres tecnologías de soldadura de pernos
Existen tres métodos de soldadura de pernos, cada uno con un rango de aplicación diferente. La elección depende principalmente del diámetro del perno, el espesor del sustrato y el material base.
Descarga de condensadores (CD)
Es la tecnología más rápida: la descarga dura entre 1 y 3 milisegundos. Durante ese tiempo, la energía acumulada en los condensadores del equipo se libera a través del perno, fundiendo sus bases simultáneamente y creando la unión. Al ser tan breve, la aportación de calor es mínima y la zona afectada térmicamente (ZAT) en el sustrato es prácticamente invisible. Funciona sobre acero, acero inoxidable, aluminio y latón, con pernos de Ø 2 a 10 mm (hasta Ø 8 mm en los modelos de entrada). El sustrato puede ser fino —a partir de 0,5 mm de espesor— sin riesgo de deformación ni perforación.
Arco corto
El proceso de arco corto crea un arco eléctrico breve —entre 40 y 350 ms en los modelos de entrada, hasta 950 ms en los de mayor potencia— que funde tanto la punta del perno como una zona del sustrato. Al colapsar el arco, el perno se presiona contra el sustrato y la unión solidifica. La penetración es mayor que en descarga de condensadores, lo que permite trabajar sobre sustratos más gruesos y con pernos de hasta Ø 12 mm. El material base debe ser acero o acero inoxidable; no es apto para aluminio en configuración estándar.
Arco con cerámica / Inverter
Para los diámetros más grandes —hasta Ø 25 mm— se utiliza el proceso de arco con cerámica: un anillo cerámico rodea el perno y confina el arco durante la soldadura, protegiendo la zona fundida de la contaminación ambiental y dando forma al cordón. Los equipos inverter de esta gama permiten ajustar la corriente entre 100 A y más de 3.000 A con gran precisión. El tiempo de soldadura puede llegar a 1.500 ms. Son los equipos adecuados para estructuras metálicas, grandes depósitos o piezas de fundición con sustratos gruesos.
| Tecnología | Diámetro perno | Materiales | Tiempo soldadura | Uso típico |
|---|---|---|---|---|
| Descarga de condensadores | Ø 2–10 mm | Acero, inox, Al, latón | 1–3 ms | Chapas finas, identificación industrial general |
| Arco corto | Ø 2–12 mm | Acero, inoxidable | 40–950 ms | Sustratos gruesos, construcción metálica |
| Arco con cerámica / Inverter | Ø 2–25 mm | Acero, inox, aluminio | 5–1.500 ms | Grandes estructuras, depósitos, pernos de gran diámetro |
⚠ Compatibilidad pistola–equipo
Cada tecnología utiliza pistolas de soldadura específicas e incompatibles entre sí. Los equipos de descarga de condensadores usan pistolas de la serie PKM / PHM / PIM; los de arco corto y arco con cerámica usan PHM-10, PHM-12, PHM-160 o GD-16/22/25. Confirme siempre la pistola necesaria antes de adquirir el equipo.
Modelos disponibles y cómo elegir el adecuado

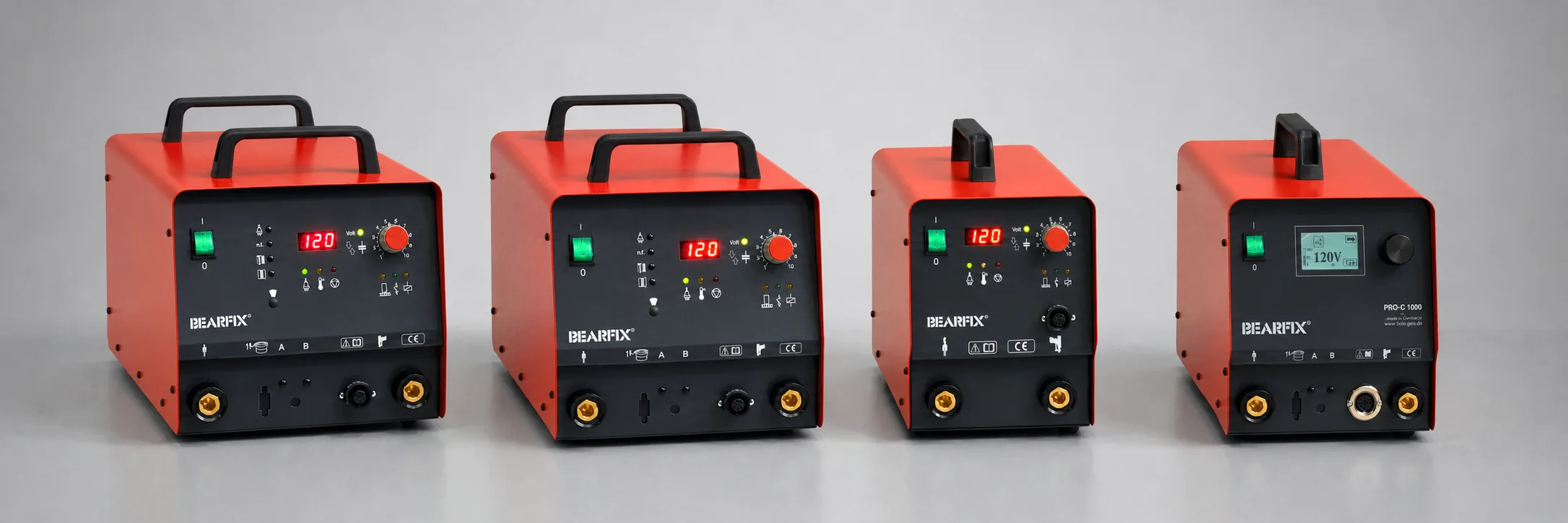

Los equipos disponibles se agrupan en tres gamas claramente diferenciadas según tecnología y nivel de producción.

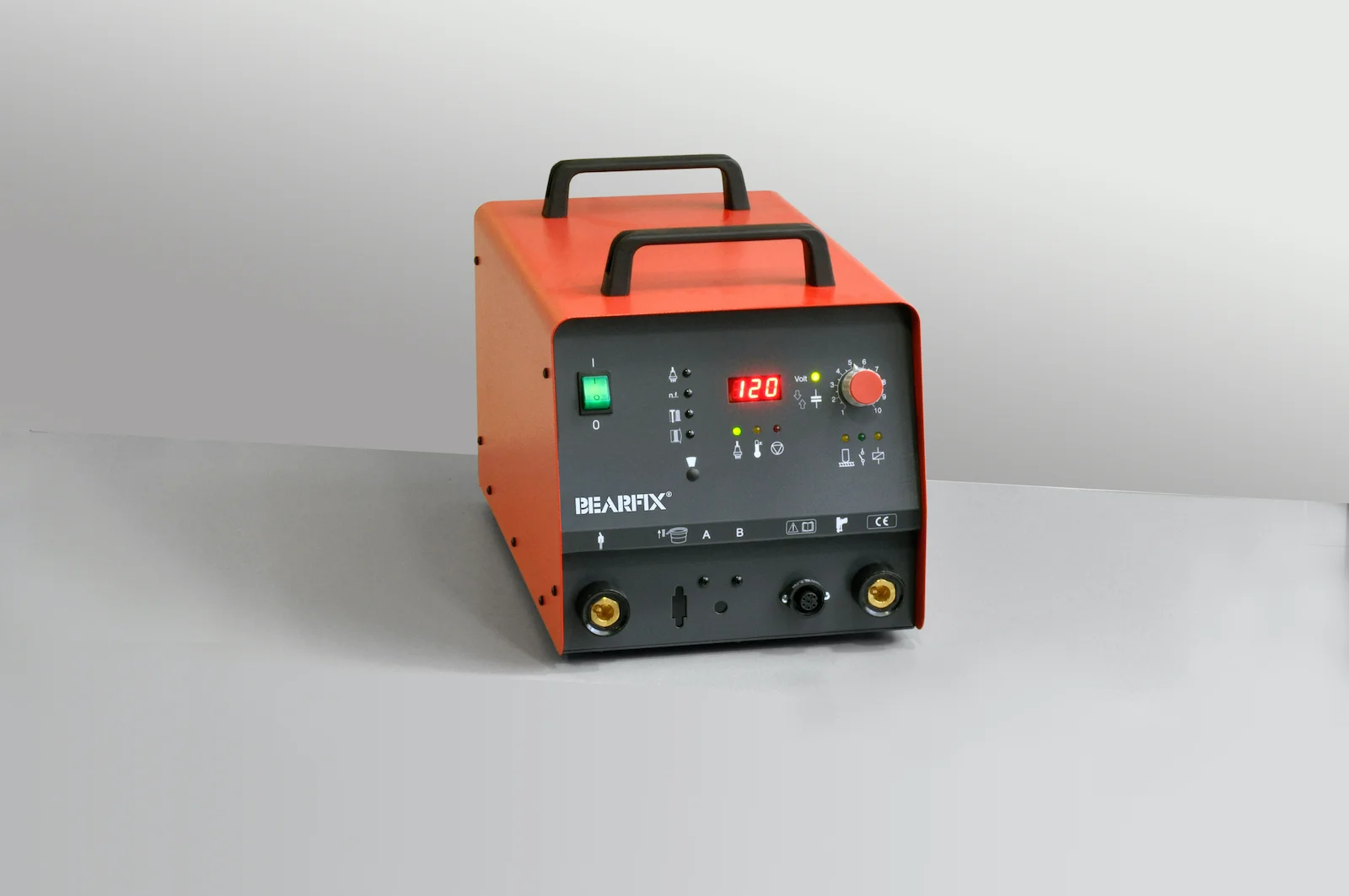

Gama LBS — Descarga de condensadores (uso intensivo)
La gama LBS cubre desde la entrada hasta la alta producción en descarga de condensadores. El LBS 75 admite pernos hasta Ø 8 mm con 66.000 µF de capacidad y es el modelo de referencia para talleres con volumen moderado. El LBS 80 amplía el rango hasta Ø 10 mm. Los modelos LBS 90 y LBS 130 incorporan placa inversora de carga, tiempos de pausa más cortos y la opción de módulo automático para conectar un alimentador automático de pernos (VBZ) y una pistola automática: son la solución para líneas de producción con alta cadencia.

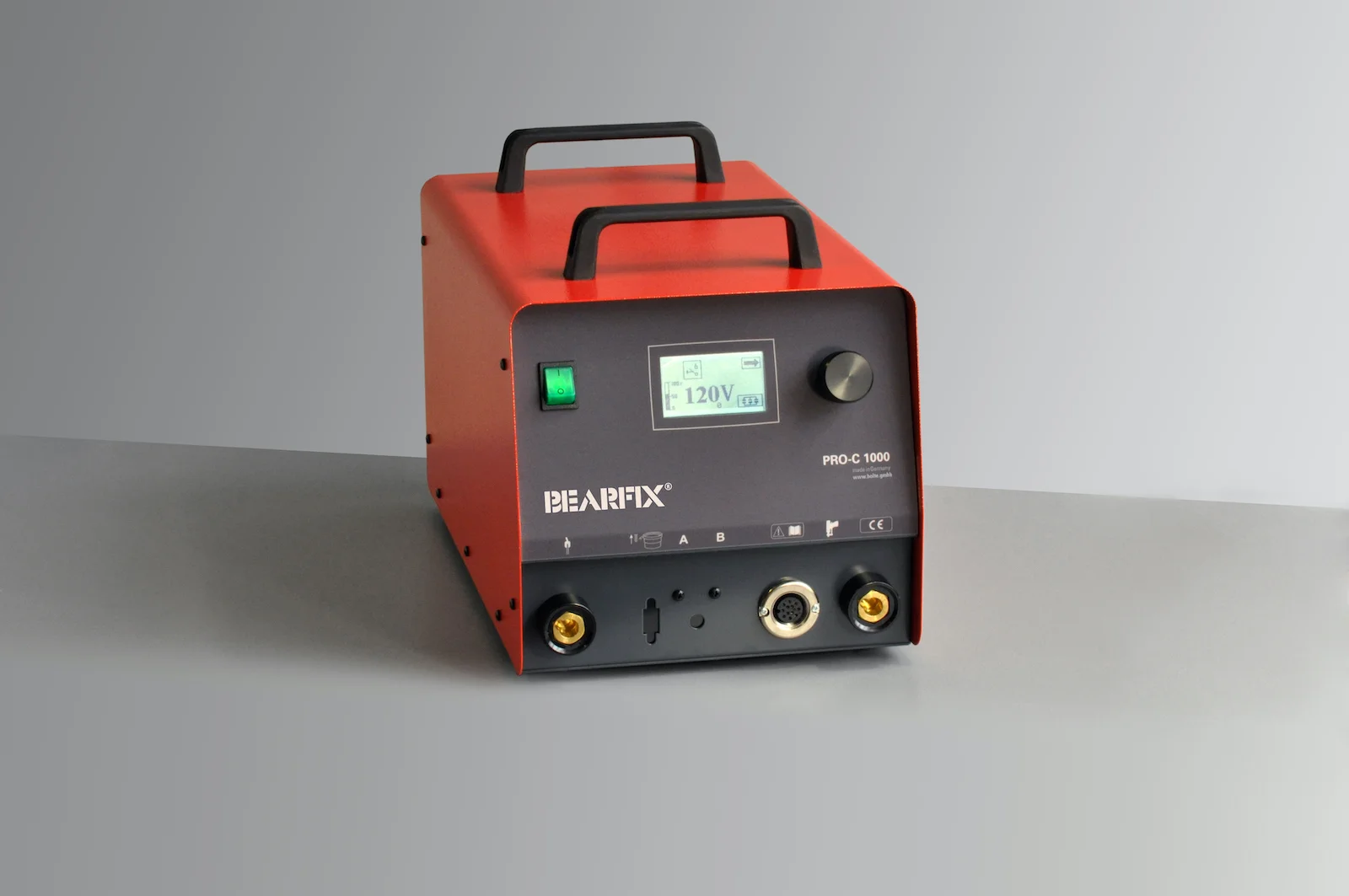

Gama PRO-C — Descarga de condensadores con microprocesador
Los modelos PRO-C 1000 y PRO-C 1500 añaden control por microprocesador, almacenamiento de programas de usuario, monitorización de las últimas 10 soldaduras (24.500 con módulo USB opcional) y capacitancia conmutable —hasta tres niveles en el PRO-C 1500— para adaptar la energía al perno exacto sin reajuste manual. El accesorio PRO-SPLIT permite conectar hasta 4 pistolas a una sola unidad PRO-C con detección automática de pistola activa: útil cuando se trabaja con varios diámetros en la misma instalación.

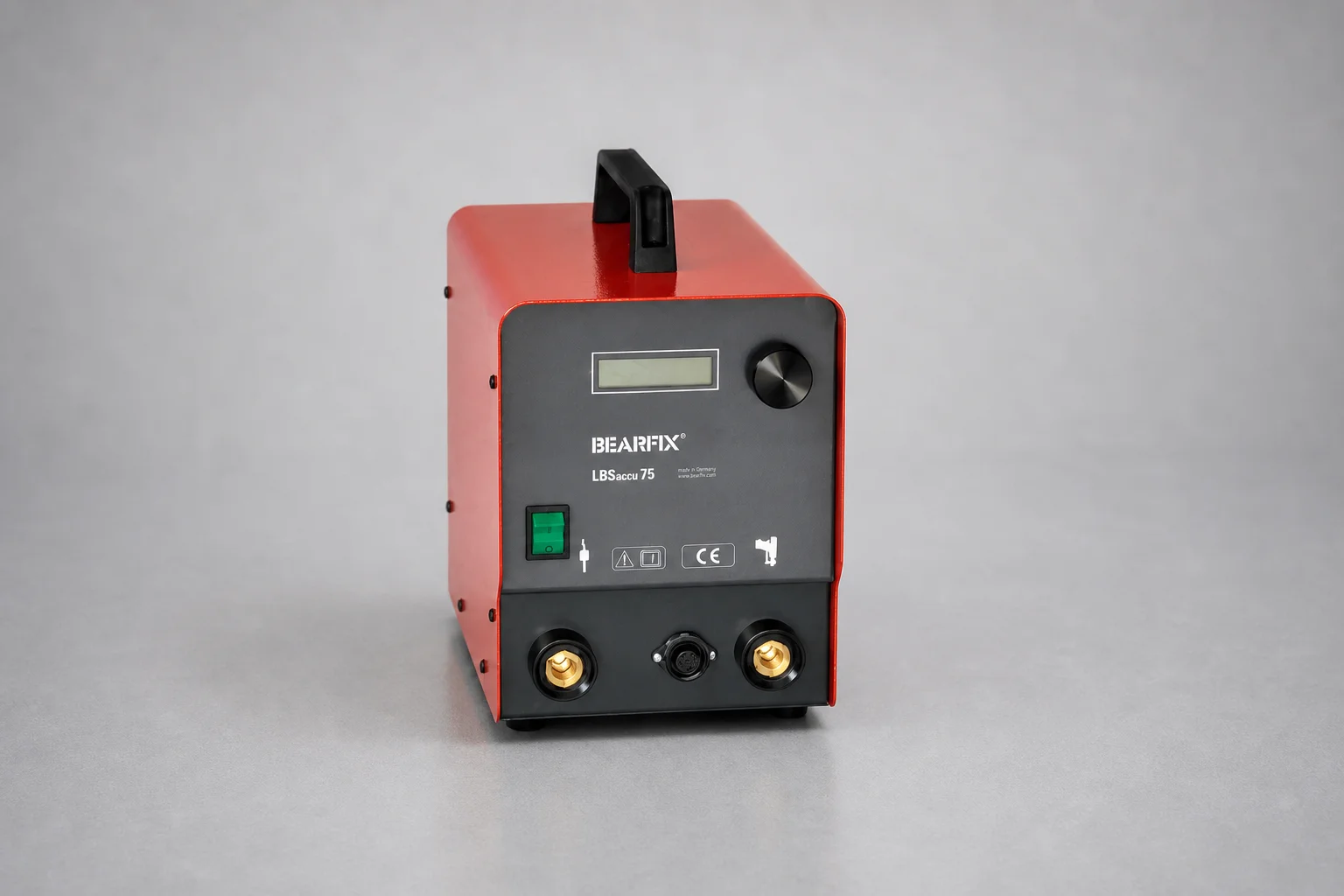

LBSaccu 75 — Descarga de condensadores portátil
La única unidad de la gama con batería integrada (2 × 7,5 Ah / 12 V). Funciona sin conexión a red —unas 650 soldaduras por carga para perno M6— y también se puede conectar a cualquier toma de corriente. Admite pernos hasta Ø 8 mm y trabaja sobre acero e inoxidable. Su peso de 10,4 kg y formato compacto la hacen ideal para instalaciones en campo, mantenimiento o trabajo en altura donde llevar cable no es práctico.
Gama LBH — Arco corto

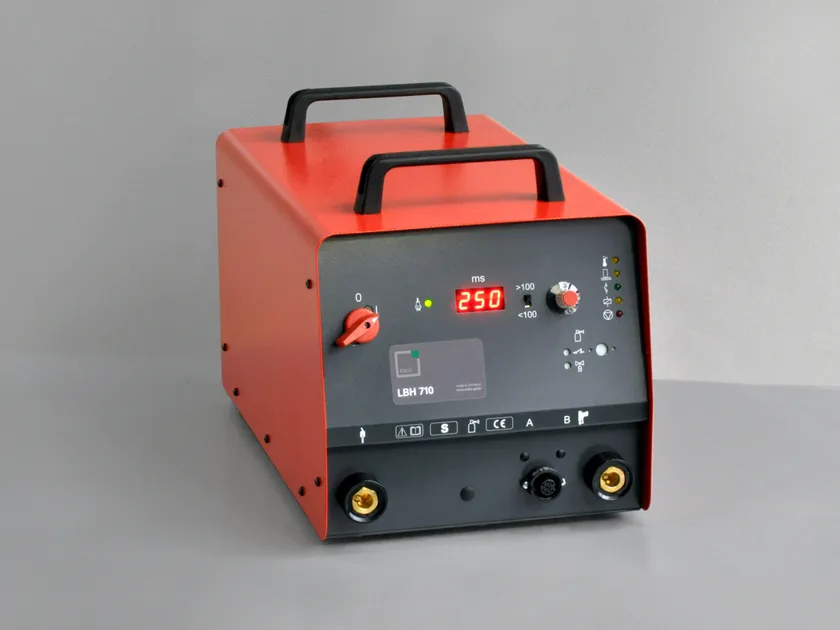

Tres modelos para el proceso de arco corto: el LBH 410 (400 A, Ø 2–8 mm), el LBH 710 (680 A, Ø 2–10 mm, con opción de gas protector y módulo automático) y el LBH 910 (900 A, Ø 2–12 mm). Todos funcionan sobre suministro trifásico de 400 V. El LBH 710 y LBH 910 admiten también el proceso de arco con cerámica en los mismos diámetros, lo que los convierte en equipos mixtos cuando la aplicación lo requiere.

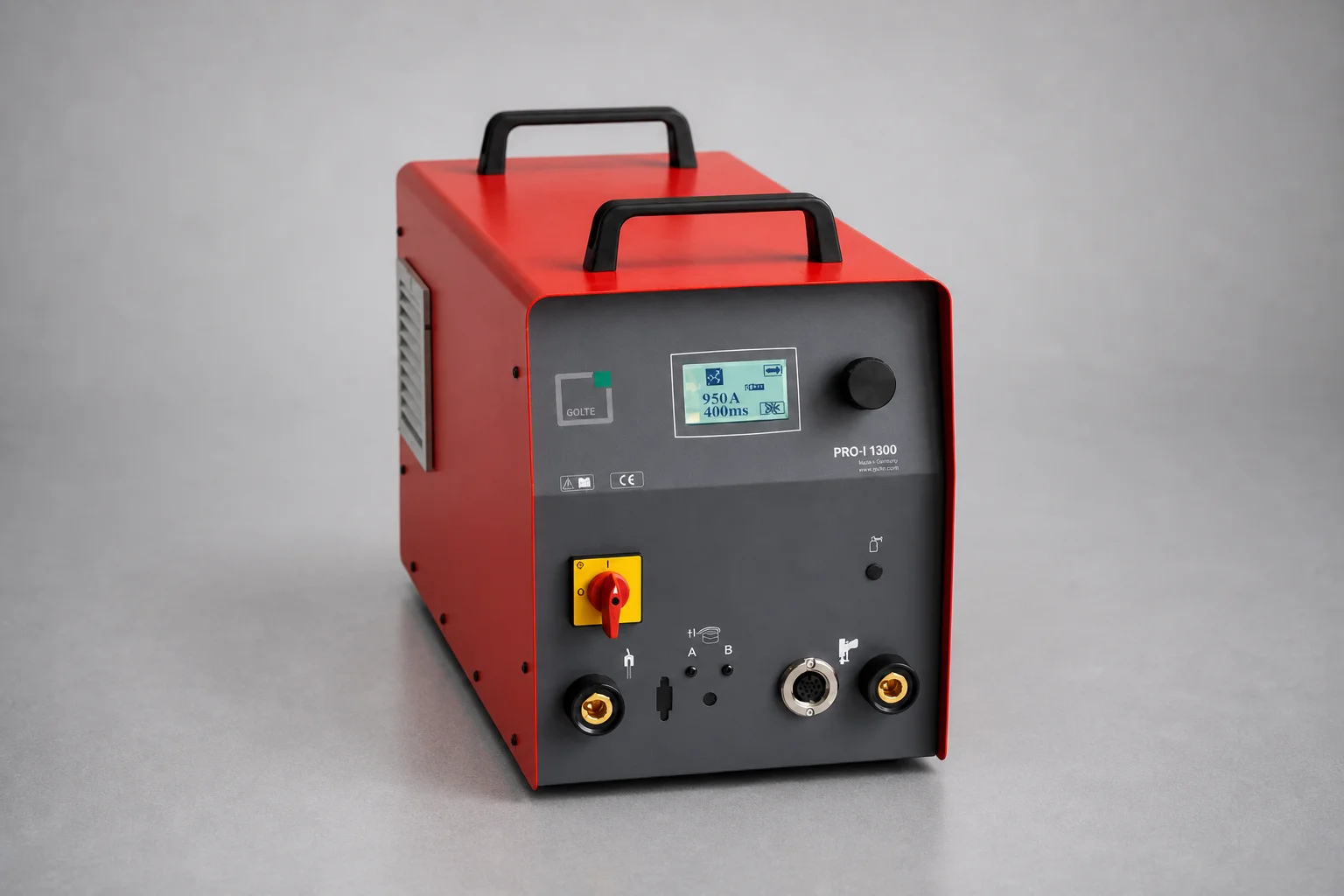

Gama PRO-S / PRO-I — Arco con cerámica inverter
Para los diámetros más grandes o las instalaciones que requieren movilidad. El PRO-S 600 es el único monofásico de esta gama (230 V), con corriente ajustable de 100 a 400 A y pernos hasta Ø 6 mm: un equipo compacto de 13 kg válido para campo y taller. Los modelos trifásicos PRO-I 1300, PRO-I 2200 y PRO-I 2800 escalan la potencia hasta los 3.150 A y los Ø 25 mm, con rango de suministro amplio (320–495 V) que los hace compatibles con generadores y cables de gran longitud. El sistema PowerPackage permite acoplar unidades para superar los 3.150 A combinados.
"En aplicaciones con alta temperatura o vibración severa, la soldadura de pernos no es la alternativa al adhesivo: es en muchos casos la única solución que mantiene la identificación en su lugar durante toda la vida útil del activo."
¿Necesita una soldadora de pernos, pistolas de soldadura o servicio técnico para sus equipos?
Consultar ahoraResumen
La soldadura de pernos cubre la franja de aplicaciones donde el adhesivo no puede garantizar la permanencia de la identificación: alta temperatura, vibración, superficies rugosas o contaminadas, y activos de larga vida que requieren renovar la plaqueta sin afectar al sustrato. La elección de tecnología se reduce a tres variables: el diámetro del perno necesario, el espesor del sustrato y el material base. Para pernos de Ø 2–10 mm sobre chapa —la aplicación más habitual en identificación industrial— los equipos de descarga de condensadores (gama LBS o PRO-C) son la primera opción. Para pernos mayores o sustratos gruesos, el arco corto (gama LBH) o el arco con cerámica inverter (gama PRO-I) ofrecen la penetración y la potencia necesarias.
Si necesita asesoramiento sobre qué modelo se adapta mejor a su sustrato, diámetro de perno y volumen de producción, cuéntenos los detalles y le orientaremos sin compromiso.
