Étiquettes plus larges que l'imprimante : les tourner de 90° ou passer à 6 pouces

C'est une demande que nous recevons souvent. Le client a besoin d'une étiquette de 140 × 56 mm, ou de 150 × 70 mm, et son imprimante est une 4 pouces, la plus courante dans les entrepôts et les lignes de production. À première vue, l'étiquette ne rentre pas. Dans la plupart des cas, elle rentre : il suffit de la tourner de 90°.

La limite, c'est la tête d'impression, pas l'étiquette

Une imprimante thermique n'imprime qu'à l'endroit où il y a une tête d'impression. La tête d'impression est une ligne de points qui chauffent pour transférer l'encre du ruban ou pour noircir le papier thermique, et ce qui ne passe pas sous cette ligne n'est pas imprimé. Sur les imprimantes de 4 pouces, la largeur utile de la tête d'impression est d'environ 104 mm ; selon le modèle et la résolution, elle atteint 105,7 ou 108 mm. D'où le « 105 mm » que l'on cite comme chiffre rond.

La fiche de l'imprimante indique deux largeurs qu'il vaut mieux ne pas confondre : la largeur d'impression maximale, qui est celle de la tête d'impression, et la largeur maximale du support, un peu supérieure, de 112 à 118 mm sur la plupart des modèles. Une étiquette de 110 mm entre dans l'imprimante, mais seuls les millimètres qui passent sous la tête d'impression sont imprimés.

La solution : tourner la mise en page de 90°

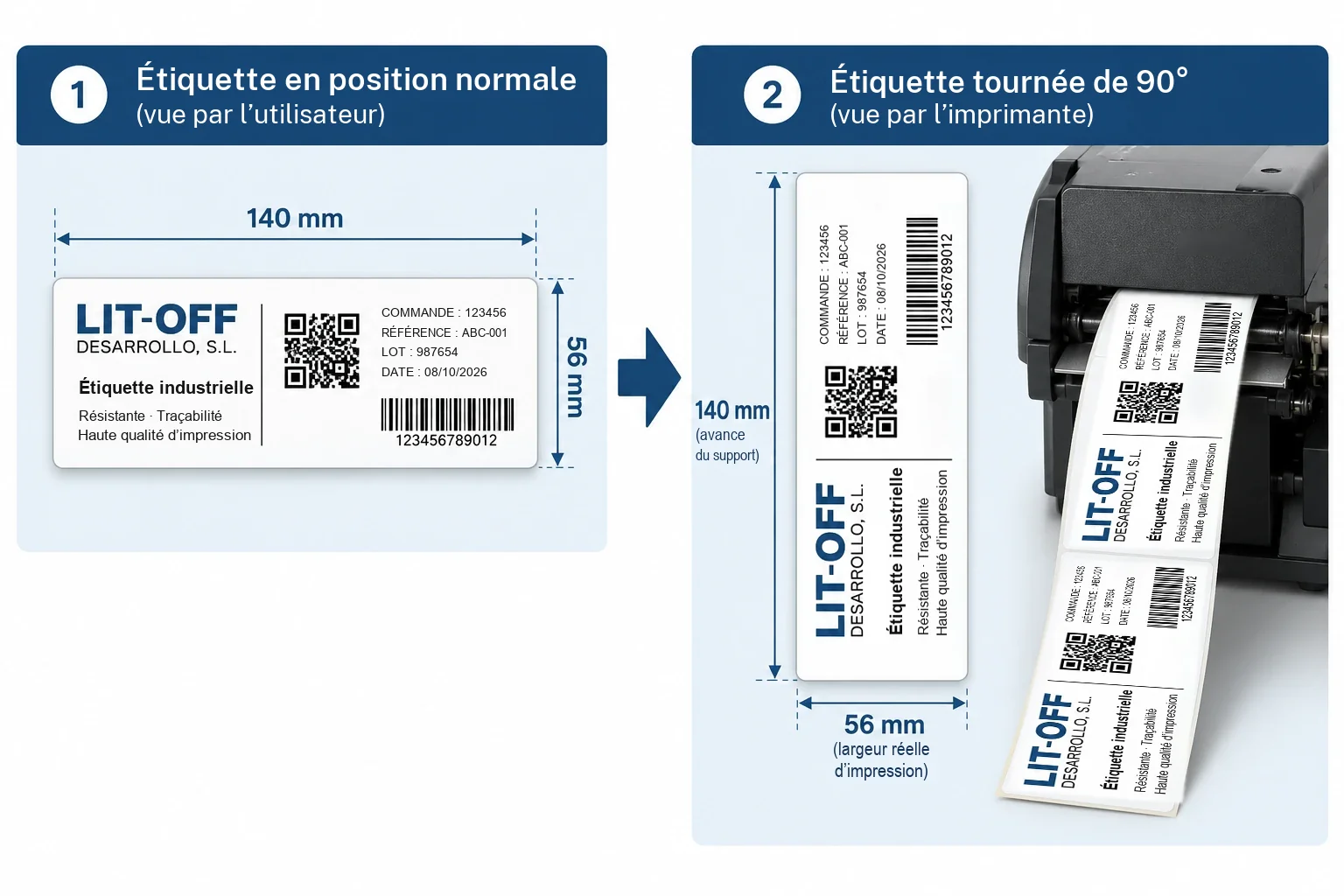

L'étiquette de l'exemple mesure 140 mm de long et 56 mm de haut. Sans rotation, ses 140 mm ne tiennent pas sous une tête de 104 mm. Tournée de 90°, elle entre par son côté de 56 mm, et les 140 mm deviennent la longueur dans le sens de défilement, qui sur une imprimante d'étiquettes n'est pas une limite.

L'imprimante ne sait rien de la rotation : pour elle, c'est une étiquette de 56 mm de large et de 140 mm de long. La rotation se fait dans le logiciel de conception. On crée l'étiquette avec la dimension qu'elle aura dans la machine, 56 de large sur 140 de long, et l'on tourne le contenu de 90°, ou l'on choisit l'orientation paysage dans le pilote de l'imprimante. Les logiciels de conception courants, comme BarTender, NiceLabel ou ZebraDesigner, le permettent sans difficulté.

Si l'étiquette n'est pas encore conçue, mieux vaut en tenir compte dès le départ : la rotation étant prévue, le format se choisit en fonction de l'imprimante que l'on possède déjà, et il n'est pas nécessaire de changer de machine.

Ce qui change quand on la tourne

Tourner l'étiquette règle le problème de la largeur, mais cela modifie quatre choses à garder à l'esprit avant de lancer la production.

Le code-barres s'imprime désormais en échelle

Un code-barres linéaire peut sortir de l'imprimante avec les barres dans le sens de défilement, comme une palissade (en anglais, picket fence), ou en travers, comme les barreaux d'une échelle (ladder). En tournant l'étiquette, un code qui s'imprimait en palissade s'imprime désormais en échelle. En échelle, chaque barre est formée de nombreuses lignes de points consécutives et la chaleur s'accumule dans la tête d'impression : à vitesse élevée, les bords des barres peuvent s'élargir et le code perd en qualité.

Moins d'étiquettes par rouleau et par minute

Chaque étiquette occupe désormais 140 mm de défilement au lieu de 56. À diamètre de rouleau égal, un rouleau contient moins de la moitié des étiquettes, et à la même vitesse d'impression, mesurée en millimètres par seconde, il en sort moins de la moitié par minute. Sur de petites séries, cela se remarque à peine ; sur une ligne qui imprime des milliers d'étiquettes par jour, si.

Le ruban peut être plus étroit

Le ruban doit couvrir l'étiquette avec une petite marge, donc un ruban d'environ 60 ou 64 mm suffit au lieu d'un de 110. En contrepartie, chaque étiquette consomme plus de mètres de ruban, mais, comme il est plus étroit, la surface consommée reste similaire. Ce qui change, c'est que chaque bobine de ruban donne moins d'étiquettes et qu'il faut la changer plus souvent.

L'orientation sur le rouleau

Si les étiquettes sont appliquées à la main, il suffit que la mise en page soit bien tournée. Si elles sont appliquées avec un applicateur automatique ou une imprimante-applicateur, ce qui compte, c'est par où sort l'étiquette en premier : par la tête de la mise en page, par le pied ou par un côté. En commandant le rouleau, il faut indiquer la position de sortie pour que le contenu soit à l'endroit sur la pièce ou sur le carton.

Quand une imprimante plus large est avantageuse

Tourner l'étiquette résout la plupart des cas, mais pas tous. Une imprimante de 6 ou 8 pouces a du sens quand :

• Les deux côtés de l'étiquette dépassent la largeur d'impression. Étiquettes A5 pour palettes, de 148 × 210 mm, marquages de fûts et de conteneurs ou étiquettes de produit grand format.
• Le volume est élevé. Si la rotation réduit trop le nombre d'étiquettes par minute ou multiplie les changements de rouleau, une machine plus large imprime l'étiquette sans rotation et plus vite.
• Le code-barres doit sortir en palissade à vitesse élevée. Pour des exigences de lecture ou de vérification, quand baisser la vitesse n'est pas une option.

Les imprimantes de 6 pouces impriment de 160 à 168 mm de large, selon le modèle, et celles de 8 pouces, de 213 à 219,5 mm. Voici les modèles des fabricants les plus courants :

Largeur d'impression maximale d'après les fiches de chaque fabricant, consultées en octobre 2026. Sur certains modèles, la largeur change avec la résolution. Les gammes évoluent : confirmez le modèle avant de décider. Les modèles avec lien sont disponibles dans notre boutique, ribbonsimpresoras.com. Nous fournissons des étiquettes et du ruban pour chacun d'eux.

Ce qu'il faut nous indiquer en commandant les étiquettes

Avec ces données, nous préparons l'étiquette dans le format et l'orientation dont votre imprimante a besoin :

1. Dimensions de l'étiquette telle qu'elle se lit, largeur par hauteur, et si elle sera imprimée tournée.
2. Modèle d'imprimante et résolution : 203, 300 ou 600 dpi. La résolution détermine la largeur exacte d'impression.
3. Diamètre du mandrin et diamètre maximal du rouleau que l'imprimante admet.
4. Comment elle est appliquée : à la main ou avec un applicateur et, dans ce cas, la position de sortie.
5. Où va l'étiquette et ce qu'elle doit supporter, pour choisir le matériau et le ruban. En cas de doute, le guide pour choisir le matériau vous aide à décider.

Résumé

Une imprimante de 4 pouces imprime environ 104 mm de large, et ce qui ne passe pas sous la tête d'impression n'est pas imprimé. Quand l'étiquette est plus large, la solution la plus simple est de tourner la mise en page de 90° pour qu'elle entre par son côté court : cela fonctionne dès lors que ce côté tient dans la largeur d'impression.

En tournant, il faut surveiller le code-barres, qui s'imprime désormais en échelle et demande une vitesse plus faible, et garder à l'esprit qu'un rouleau contient moins d'étiquettes et que le ruban peut être plus étroit. Si l'étiquette est appliquée avec un applicateur, la position de sortie du rouleau s'indique au moment de la commande.

Quand les deux côtés dépassent la largeur d'impression, ou que le volume est élevé, une imprimante de 6 ou 8 pouces devient avantageuse. Dans les deux cas, nous fournissons les étiquettes et le ruban dans la dimension et l'orientation dont votre imprimante a besoin.
