Diese Frage erreicht uns häufig. Der Kunde braucht ein Etikett von 140 × 56 mm oder von 150 × 70 mm, und sein Drucker ist ein 4-Zoll-Modell, das in Lagern und Produktionslinien gängigste. Auf den ersten Blick passt das Etikett nicht. In den meisten Fällen passt es aber doch: Man muss es nur um 90° drehen.
Die Grenze ist der Druckkopf, nicht das Etikett
Ein Thermodrucker druckt nur dort, wo ein Druckkopf ist. Der Druckkopf ist eine Zeile von Punkten, die sich erhitzen, um die Tinte des Ribbons zu übertragen oder das Thermopapier zu verfärben; was nicht unter dieser Zeile hindurchläuft, wird nicht gedruckt. Bei 4-Zoll-Druckern beträgt die nutzbare Breite des Druckkopfs etwa 104 mm; je nach Modell und Auflösung erreicht sie 105,7 oder 108 mm. Daher kommt die runde Zahl „105 mm“.
Im Datenblatt des Druckers stehen zwei Breiten, die man nicht verwechseln sollte: die maximale Druckbreite, also die des Druckkopfs, und die maximale Materialbreite, etwas größer, bei den meisten Modellen 112 bis 118 mm. Ein Etikett von 110 mm läuft in den Drucker ein, doch es werden nur die Millimeter bedruckt, die unter dem Druckkopf liegen.
Die Lösung: das Layout um 90° drehen

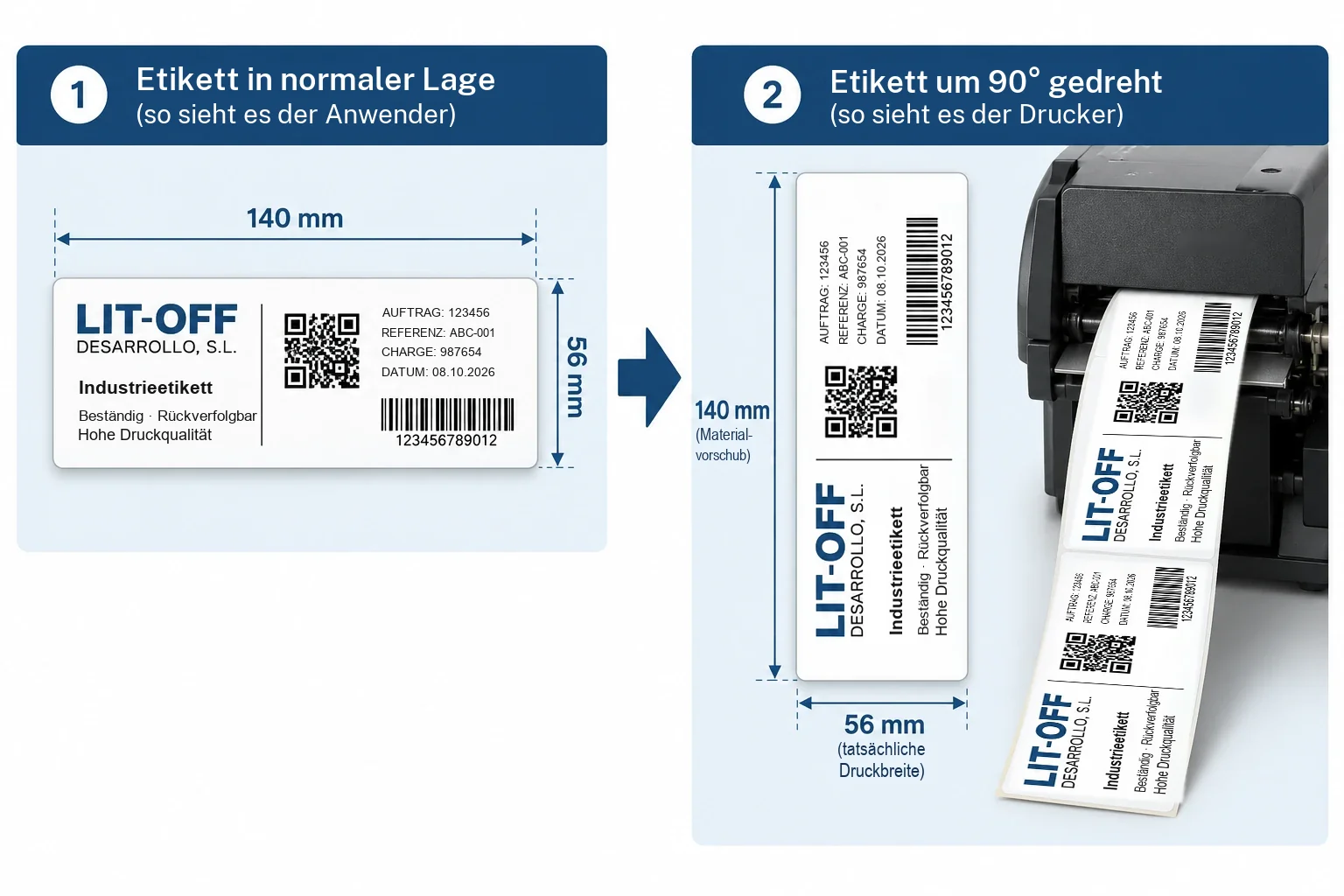

Das Beispieletikett ist 140 mm lang und 56 mm hoch. Gerade eingelegt, passen seine 140 mm nicht unter einen Druckkopf von 104 mm. Um 90° gedreht, läuft es mit seiner 56 mm breiten Seite ein, und die 140 mm werden zur Länge in Vorschubrichtung – bei einem Etikettendrucker ist das keine Grenze.
Der Drucker weiß nichts von der Drehung: Für ihn ist es ein Etikett von 56 mm Breite und 140 mm Länge. Gedreht wird in der Designsoftware. Man legt das Etikett mit dem Maß an, das es in der Maschine haben wird, 56 breit mal 140 lang, und dreht den Inhalt um 90° – oder wählt im Druckertreiber die Ausrichtung im Querformat. Gängige Designprogramme wie BarTender, NiceLabel oder ZebraDesigner bieten das ohne Weiteres.
Die Regel: Die kürzere Seite des Etiketts muss in die Druckbreite passen. Ein Etikett von 150 × 100 mm wird in einem 4-Zoll-Drucker gedreht gedruckt; eines von 148 × 210 mm (A5) passt auf keine Weise.
Ist das Etikett noch nicht entworfen, sollte man dies von Anfang an berücksichtigen: Mit eingeplanter Drehung wird das Format passend zum vorhandenen Drucker gewählt, und ein Maschinenwechsel ist nicht nötig.
Was sich durch das Drehen ändert
Das Drehen löst das Breitenproblem, ändert aber vier Dinge, die man vor Produktionsbeginn bedenken sollte.
Der Barcode wird in Leiter-Ausrichtung gedruckt
Ein linearer Barcode kann den Drucker mit den Strichen in Vorschubrichtung verlassen, wie ein Lattenzaun (englisch picket fence), oder quer dazu, wie die Sprossen einer Leiter (ladder). Wird das Etikett gedreht, wird ein Code, der bisher in Zaun-Ausrichtung gedruckt wurde, in Leiter-Ausrichtung gedruckt. In Leiter-Ausrichtung entsteht jeder Strich aus vielen aufeinanderfolgenden Punktzeilen, und die Wärme staut sich im Druckkopf: Bei hoher Geschwindigkeit können die Ränder der Striche breiter werden, und der Code verliert an Qualität.
✓ Was zu tun ist
Die Druckgeschwindigkeit etwas senken, die Druckintensität anpassen und die Lesbarkeit mit dem in der Produktion eingesetzten Lesegerät prüfen – oder mit einem Verifizierer, wenn der Code eine bestimmte Qualitätsklasse erfüllen muss. Lässt das Layout es zu, kann auch nur der Code innerhalb des Etiketts gedreht werden, sodass er weiterhin in Zaun-Ausrichtung gedruckt wird.
Weniger Etiketten pro Rolle und pro Minute
Jedes Etikett beansprucht nun 140 mm Vorschub statt 56. Bei gleichem Rollendurchmesser passen weniger als halb so viele Etiketten auf die Rolle, und bei gleicher Druckgeschwindigkeit, die in Millimetern pro Sekunde gemessen wird, entstehen weniger als halb so viele pro Minute. Bei kleinen Auflagen fällt das kaum auf; bei einer Linie, die täglich Tausende Etiketten druckt, schon.
Das Ribbon kann schmaler sein
Das Ribbon muss das Etikett mit einem kleinen Rand abdecken, daher genügt eines von etwa 60 oder 64 mm statt eines von 110. Dafür verbraucht jedes Etikett mehr Meter Ribbon; da es schmaler ist, bleibt die verbrauchte Fläche aber ähnlich. Es ändert sich nur, dass jede Ribbonrolle für weniger Etiketten reicht und öfter gewechselt werden muss.
Die Ausrichtung auf der Rolle
Werden die Etiketten von Hand aufgebracht, genügt es, dass das Layout richtig gedreht ist. Erfolgt die Anbringung mit einem automatischen Spender oder einem Druck-Spende-System, kommt es darauf an, mit welcher Seite das Etikett zuerst austritt: mit dem Kopf des Layouts, mit dem Fuß oder seitlich. Bei der Bestellung der Rolle ist die Austrittsposition anzugeben, damit der Inhalt auf dem Teil oder dem Karton aufrecht steht.
Wann sich ein breiterer Drucker lohnt
Das Drehen löst die meisten Fälle, aber nicht alle. Ein 6- oder 8-Zoll-Drucker ist sinnvoll, wenn:
- Beide Seiten des Etiketts die Druckbreite überschreiten. A5-Palettenetiketten von 148 × 210 mm, Beschriftungen für Fässer und Container oder großformatige Produktetiketten.
- Das Volumen hoch ist. Verringert das Drehen die Etiketten pro Minute zu stark oder vervielfacht es die Rollenwechsel, druckt eine breitere Maschine das Etikett gerade und schneller.
- Der Barcode bei hoher Geschwindigkeit in Zaun-Ausrichtung gedruckt werden muss. Aufgrund von Anforderungen an Lesbarkeit oder Verifizierung, wenn eine geringere Geschwindigkeit keine Option ist.
6-Zoll-Drucker drucken je nach Modell 160 bis 168 mm breit, 8-Zoll-Drucker 213 bis 219,5 mm. Dies sind die Modelle der gängigsten Hersteller:
| Hersteller | 4 Zoll (Referenz) | 6 Zoll | 8 Zoll |
|---|---|---|---|
| Zebra | ZT411, ZD421 | ZT421 und ZT620: 168 mm; ZE521 (Druckmodul): 168 mm | Kein Modell im Verkauf (die 220Xi4 wird seit Februar 2026 nicht mehr verkauft) |
| TSC | MH241T, T8204 | MH261T / MH361T und T8206 / T8306: 168 mm | T8208 / T8308: 216 mm; TTP‑286MT / 384MT: 216 bis 219,5 mm |
| Honeywell | PM45, PX45 | PM65 und PX65: 167,4 mm | — |
| SATO | CL4NX Plus | CL6NX Plus: 167,5 mm | — |
| CAB | SQUIX 4.3, MACH 4S | SQUIX 6.3: 168 mm (203 dpi) oder 162,6 mm (300 dpi) | SQUIX 8.3: 216 mm |
| Citizen | CL‑S700II | CL‑S6621: 168 mm | — |
| Toshiba | B‑EX4T3 | B‑EX6T3: 160 mm | B‑852: 216,8 mm; B‑SX8T: 213,3 mm |
Maximale Druckbreite laut Datenblatt des jeweiligen Herstellers, abgerufen im Oktober 2026. Bei einigen Modellen ändert sich die Breite mit der Auflösung. Die Baureihen ändern sich: Bestätigen Sie das Modell, bevor Sie sich entscheiden. Die verlinkten Modelle sind in unserem Shop ribbonsimpresoras.com erhältlich. Wir liefern Etiketten und Ribbons für jedes davon.
Passt Ihr Etikett nicht in Ihren Drucker? Teilen Sie uns die Maße und das Druckermodell mit.
Unverbindlich anfragenWas Sie uns bei der Bestellung der Etiketten mitteilen sollten
Mit diesen Angaben bereiten wir Ihnen das Etikett in dem Format und der Ausrichtung vor, die Ihr Drucker benötigt:
- Maße des Etiketts, wie es gelesen wird, Breite mal Höhe, und ob es gedreht gedruckt wird.
- Druckermodell und Auflösung: 203, 300 oder 600 dpi. Die Auflösung bestimmt die genaue Druckbreite.
- Kerndurchmesser und maximaler Rollendurchmesser, den der Drucker aufnimmt.
- Wie es angebracht wird: von Hand oder mit Spender und in diesem Fall die Austrittsposition.
- Wo das Etikett angebracht wird und was es aushalten muss, um Material und Ribbon auszuwählen. Im Zweifel hilft Ihnen der Leitfaden zur Materialauswahl bei der Entscheidung.
Zusammenfassung
Ein 4-Zoll-Drucker druckt etwa 104 mm breit, und was nicht unter dem Druckkopf hindurchläuft, wird nicht gedruckt. Ist das Etikett breiter, besteht die einfachste Lösung darin, das Layout um 90° zu drehen, damit es mit seiner kurzen Seite einläuft: Das funktioniert immer, wenn diese Seite in die Druckbreite passt.
Beim Drehen ist auf den Barcode zu achten, der nun in Leiter-Ausrichtung gedruckt wird und eine geringere Geschwindigkeit verlangt; zudem passen weniger Etiketten auf die Rolle, und das Ribbon kann schmaler sein. Erfolgt die Anbringung mit einem Spender, wird die Austrittsposition der Rolle bei der Bestellung angegeben.
Überschreiten beide Seiten die Druckbreite oder ist das Volumen hoch, lohnt sich ein 6- oder 8-Zoll-Drucker. In beiden Fällen liefern wir Ihnen die Etiketten und das Ribbon in dem Maß und der Ausrichtung, die Ihr Drucker benötigt.
Häufige Fragen
Welche Breite druckt ein 4-Zoll-Etikettendrucker?
Etwa 104 mm. Je nach Modell und Auflösung liegt die nutzbare Breite des Druckkopfs zwischen 104 und 108 mm: bei 203 dpi meist 104 mm, bei 300 dpi 105,7 oder 108 mm. Die maximale Materialbreite, die der Drucker aufnimmt, ist etwas größer, doch gedruckt wird nur, was unter dem Druckkopf hindurchläuft.
Kann man ein Etikett drucken, das breiter ist als der Drucker?
Ja, wenn seine kürzere Seite in die Druckbreite passt. Das Layout wird um 90° gedreht, sodass das Etikett mit dieser Seite einläuft und die Länge in Vorschubrichtung liegt. Ein Etikett von 140 × 56 mm wird so in einem 4-Zoll-Drucker gedruckt. Überschreiten beide Seiten die Druckbreite, ist ein 6- oder 8-Zoll-Drucker nötig.
Beeinflusst das Drehen des Etiketts den Barcode?
Ja: Ein Code, der mit den Strichen in Vorschubrichtung gedruckt wurde (Zaun-Ausrichtung), wird nun mit quer liegenden Strichen gedruckt (Leiter-Ausrichtung). In Leiter-Ausrichtung können bei hoher Geschwindigkeit die Ränder der Striche breiter werden. Es empfiehlt sich, die Geschwindigkeit etwas zu senken, die Druckintensität anzupassen und die Lesbarkeit mit dem Lesegerät in der Produktion oder mit einem Verifizierer zu prüfen.
Welche Drucker drucken Etiketten in 6 oder 8 Zoll?
Bei 6 Zoll etwa 160 bis 168 mm Druckbreite: Zebra ZT421 und ZT620, TSC MH261T/MH361T und T8206/T8306, Honeywell PM65 und PX65, SATO CL6NX Plus, CAB SQUIX 6.3, Citizen CL-S6621 und Toshiba B-EX6T3. Bei 8 Zoll etwa 213 bis 220 mm: TSC T8208/T8308 und TTP-286MT/384MT, CAB SQUIX 8.3 sowie Toshiba B-852 und B-SX8T.
Brauche ich ein anderes Ribbon, wenn ich das Etikett drehe?
Es kann schmaler sein: Das Ribbon muss das Etikett mit einem kleinen Rand abdecken, für ein gedrehtes Etikett von 56 mm genügt also eines von etwa 60 oder 64 mm. Die Art des Ribbons, Wachs, Wachs-Harz oder Harz, wählt man wie immer, nach dem Material und danach, was der Druck aushalten muss.
